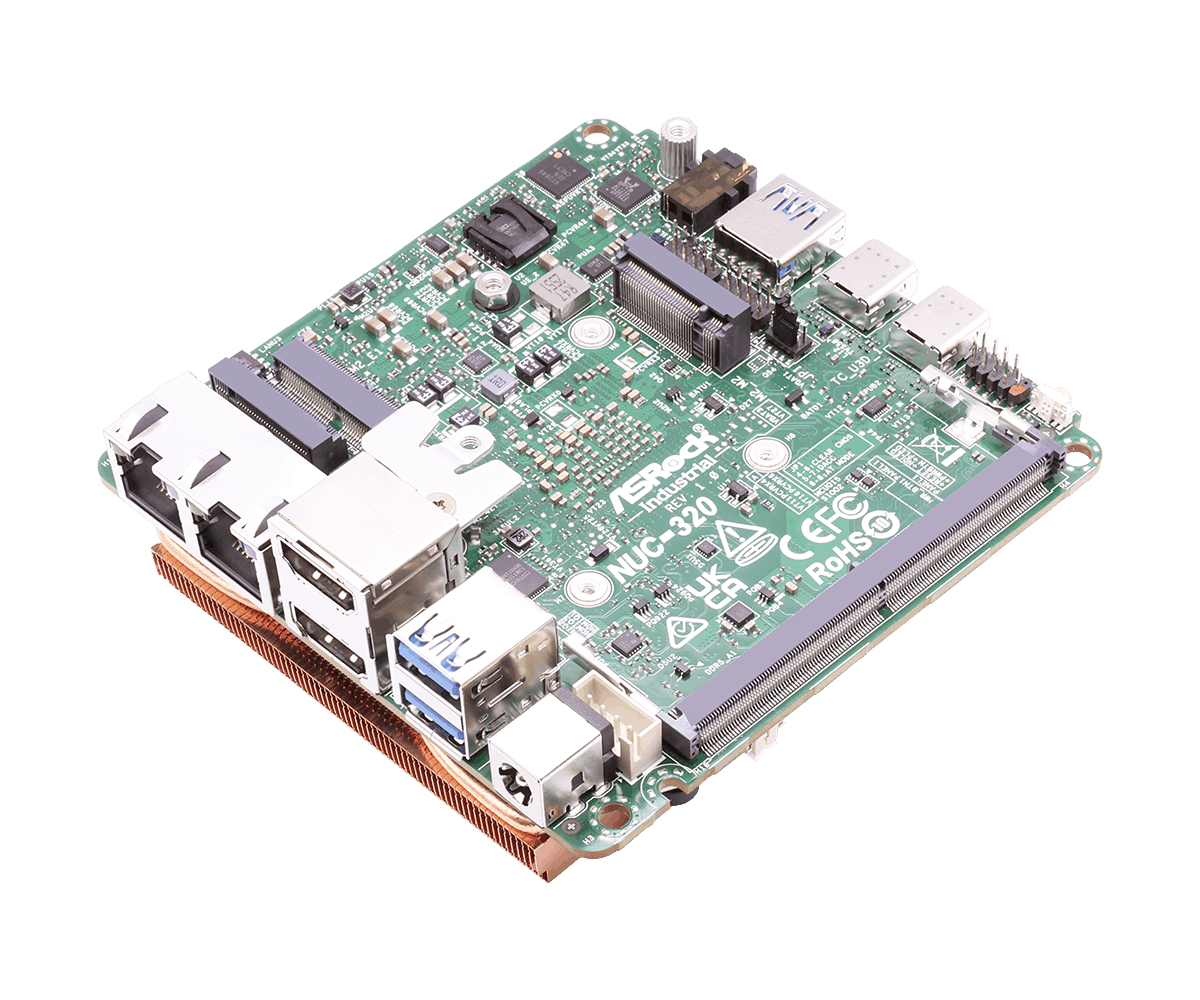

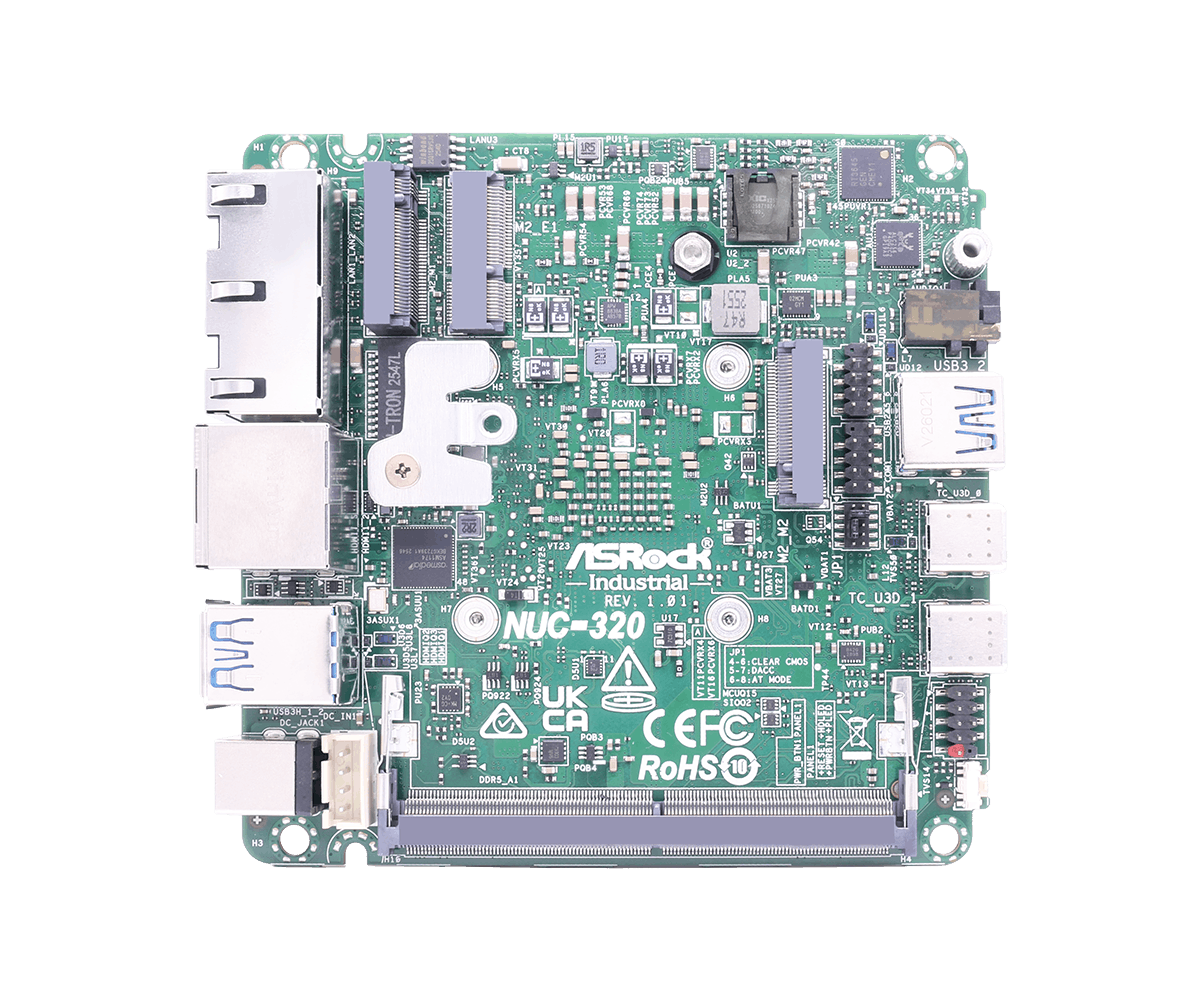

NUC-320 NUC Motherboard
- Intel® Core Processors Series 3 (Wildcat Lake -U)
- 1 x 262-pin SO-DIMM DDR5 6400MHz up to 64GB, supports In-Band ECC
- 2 x USB3.2 Gen2x2, 3 x USB3.2 Gen1, 2 x USB 2.0, 2 x M.2 Key M, 1 x M.2 Key E, 1 x COM
- 1 x Intel 2.5 Gigabit LAN, 1 x Realtek 2.5 Gigabit LAN
- Supports Triple display, 2 x HDMI 2.1, 2 x DP 1.4a (from Type-C)
- Intel® PTT
- 12V~24V DC-In
產品規格
Processor System
| CPU | Intel® Core Processors Series 3 (Wildcat Lake -U) NUC-320 (Core™ 5 320, 2P+4LPE) NUC-304 (Core™ 3 304, 1P+4LPE) *All CPU sku can support In-Band ECC |
|---|---|
| Chipset | MCP |
| BIOS | AMI SPI 256 Mbit |
Form Factor
| Dimensions | NUC (4.09-in x 4.02-in x 1.5-in, 10.4 cm x 10.2 cm x 3.8 cm) |
|---|
Memory
| Technology | Single Channel DDR5 6400 MHz |
|---|---|
| Capacity | 64GB |
| Socket | 1 x 262-pin SO-DIMM |
Graphics
| Controller | Intel® Graphics |
|---|---|
| HDMI | HDMI 2.1 Max resolution up to 4096x2160@60Hz |
| DisplayPort | DisplayPort 1.4a, DP++ Max resolution up to 4096x2160@60Hz |
| MultiDisplay | Max 3 display (Included 2 outputs from Type-C) |
Expansion Slot
| M.2 | 1 x M.2 (Key E, 2230) with PCIe x1, USB 2.0 and CNVi for Wireless |
|---|
Audio
| Interface | Realtek ALC256, High Definition Audio. |
|---|
Ethernet
| Controller/ Speed | LAN1: Intel® I226V with 10/100/1000/2500 Mbps LAN2: Realtek RTL8125BG with 10/100/1000/2500 Mbps |
|---|---|
| Connector | 2 x RJ-45 |
Front I/O
| USB | 1 x USB 3.2 Gen1 (Type-A) 2 x USB3.2 Gen2x2 (Type-C, 5V/3A, Supports DP1.4a display output) |
|---|---|
| Audio | 1 (headphone & microphone jack) |
Rear I/O
| HDMI | 2 x HDMI 2.1 |
|---|---|
| Ethernet | 2 x 2.5 Gigabit LAN |
| USB | 2 x USB 3.2 Gen1 (Type-A) |
| DC Jack | 1 |
Internal Connector
| USB | 2 x USB 2.0 (1 x 2.00 pitch header) |
|---|---|
| COM | 1 x COM(RS232/422/485) |
Security
| TPM | Intel® PTT |
|---|
Storage
| M.2 | 1 x M.2 (KEY M, 2242) with PCIe Gen4 x1 for SSD 1 x M.2 (KEY M, 2242/2280) with PCIe Gen4 x2 for SSD |
|---|---|
| SATA | 1 x SATA3.0 (6.0 Gb/s) |
Watchdog Timer
| Output | From Super I/O to drag RESETCON# |
|---|---|
| Interval | 256 Segments, 0, 1, 2, ...255sec |
Power Requirements
| Input PWR | 12V~24V DC-In Jack |
|---|---|
| Power On | AT/ATX Supported - AT : Directly PWR on as power input ready - ATX : Press button to PWR on after power input ready |
Environment
| Operating Temp | -20ºC ~ 70ºC |
|---|---|
| Storage Temp | -40° C ~ 85° C |
| Operating Humidity | 5% ~ 90% (non-condensing) |
| Storage Humidity | 5% ~ 90% (non-condensing) |
Accessories
| Bulk Package | 1 x 3.35mm M3 NUT (13G02P059010AK) 3 x SCREW M3*2.5 (13G02P072010AK) 1 x COM Cable (14G000000340AK) |
|---|
規格更改時恕不預先通知。品牌和產品名稱歸各自公司所有。不保證任何配置與產品實物規格相同。
支援下載
作業系統:
| 說明 | 資訊 | 作業系統 | 日期 | 下載 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 說明 | Intel_ISSE(2602.9.3.0) | 資訊 | Size: 762 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | COM Port driver ver: 2.8.3.1 | 資訊 | Size: 851 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Intel PPM (v1.0.00000.233) | 資訊 | Size: 1912 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | IPF(v2.3.20303.5058) | 資訊 | Size: 6619 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | DTT(9.1.10006.1353) | 資訊 | ***Please install IPF before DTT Size: 146 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Intel HID Event Filter ver:2.2.2.18 | 資訊 | Size: 801 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | NPU driver ver: 32.0.100.4561_2 | 資訊 | Size: 32 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | PMT ver: 11.3.10.2 | 資訊 | Size: 736 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Intel Serial IO driver ver:30.100.2534.35 | 資訊 | Size: 1500 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Intel_CSME_Cor(2616.9.29.0) | 資訊 | Size: 1118 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | VGA driver ver:101.8572 | 資訊 | Size: 983 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Chipset Driver ver:10.1.20460.8811 | 資訊 | Size: 90 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Intel Lan driver ver:2.1.5.7 | 資訊 | Size: 2230 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | Realtek Lan driver ver: 10079_03042026 | 資訊 | Size: 4840 Kib |
作業系統 | Win 11 x 64 | Date | 2026-09-02 | 下載 | |
| 說明 | SST driver ver:20.43.12573.6 | 資訊 | ***Please install the Intel SST driver first before installing other drivers Size: 56 Mib |
作業系統 | Win 11 x 64 | Date | 2026-09-01 | 下載 |
| 版本 | 更新方式 / 如何更新 | 說明 | 資訊 | 日期 | 下載 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 版本 | 1.20 | 更新方式 / 如何更新 | BIOS | 說明 | First release | 資訊 | Size: 11 MiB SHA256: 84608b0c8eb3bf718d5ab4d43b375aa28992e311346827d22d067223af61080c |
日期 | 2026-08-28 | 下載 | |
| 版本 | 1.20 | 更新方式 / 如何更新 | Windows | 說明 | First release | 資訊 | Size: 12 MiB SHA256: d4aceb7e2ace4416e494384b853ca9778936fb0d6e6464e59c06b717c6c683c5 |
日期 | 2026-08-28 | 下載 |
檔案格式為 PDF，如果您沒有安裝 Adobe Acrobat Reader，請至 Adobe下載。
| 說明 | 語言 | 日期 | 下載 | ||||
|---|---|---|---|---|---|---|---|
| 說明 | User Manual | 語言 | English | 日期 | 2026-08-18 | 下載 | |
| 說明 | Jumpers and headers setting guide | 語言 | English | 日期 | 2026-07-23 | 下載 |
