EOL

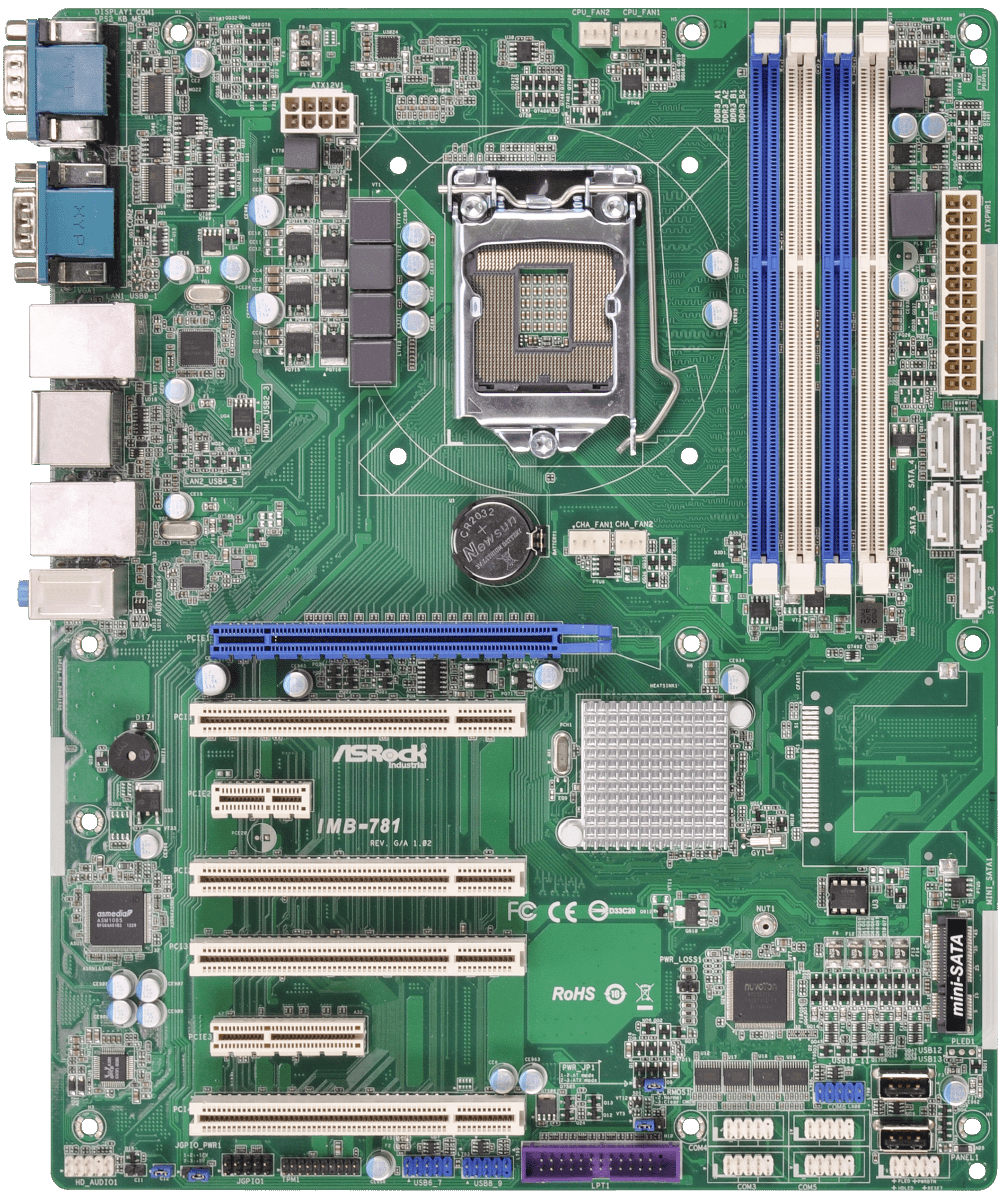

IMB-781 ATX Motherboard
- Socket LGA1150 for Intel Core i7 / i5 / i3 / Celeron (Haswell)
- Intel® Q87 Chipset
- Integrated Intel® HD Graphics Built-in Visuals
- Supports DDR3 1600MHz, 4 x Long-DIMM, up to 32GB system memory
- 2 x COM (RS-232/422/485), 4 x COM (RS-232)
- 1 x D-Sub, 1 x HDMI, 1 x DisplayPort
- 4 x USB 3.0, 10 x USB 2.0, 5 x SATA3
- 4 x PCI, 1 x mSATA, 3 x PCIe (x16 / x4 / x1), 1 x CFast Card Socket (option)
- Gigabit LAN : 1 x Intel I217LM (with v-Pro support), 1 x Intel I210
- 1 x TPM Header
产品规格
Processor System
| CPU | Socket LGA1155 for Intel Core i7 / i5 / i3 / Celeron (Haswell) |
|---|---|
| Chipset | Intel® Q87 |
| BIOS | UEFI |
Form Factor
| Dimensions | ATX (9.6-in x 12-in) |
|---|
Memory
| Technology | Dual Channel DDR3 1066 / 1333 / 1600 MHz SDRAM |
|---|---|
| Capacity | 32GB |
| Socket | 4 x Long-DIMM |
Graphics
| Controller | Intel HD Graphics (By CPU) |
|---|---|
| DisplayPort | Supports max resolution 2560 x 1600 |
| VGA | Supports max resolution 2048 x 1536 |
| MultiDisplay | Triple Display |
| HDMI | Supports HDMI 1.4a, max resolution 1920 x 1200 |
Expansion Slot
| PCIe | 1 (x16)+2 (x4)+ 1 (x1) |
|---|---|
| PCI | 4 |
Audio
| Interface | Realtek ALC887, High Definition Audio. Line-out, Mic-in, Line-in |
|---|
Ethernet
| Controller/ Speed | LAN1:Intel I210 with 10/100/1000 Mbps, LAN2: Intel I217LM with 10/100/1000 Mbps (with v-Pro support) |
|---|---|
| Connector | 2 x RJ-45 |

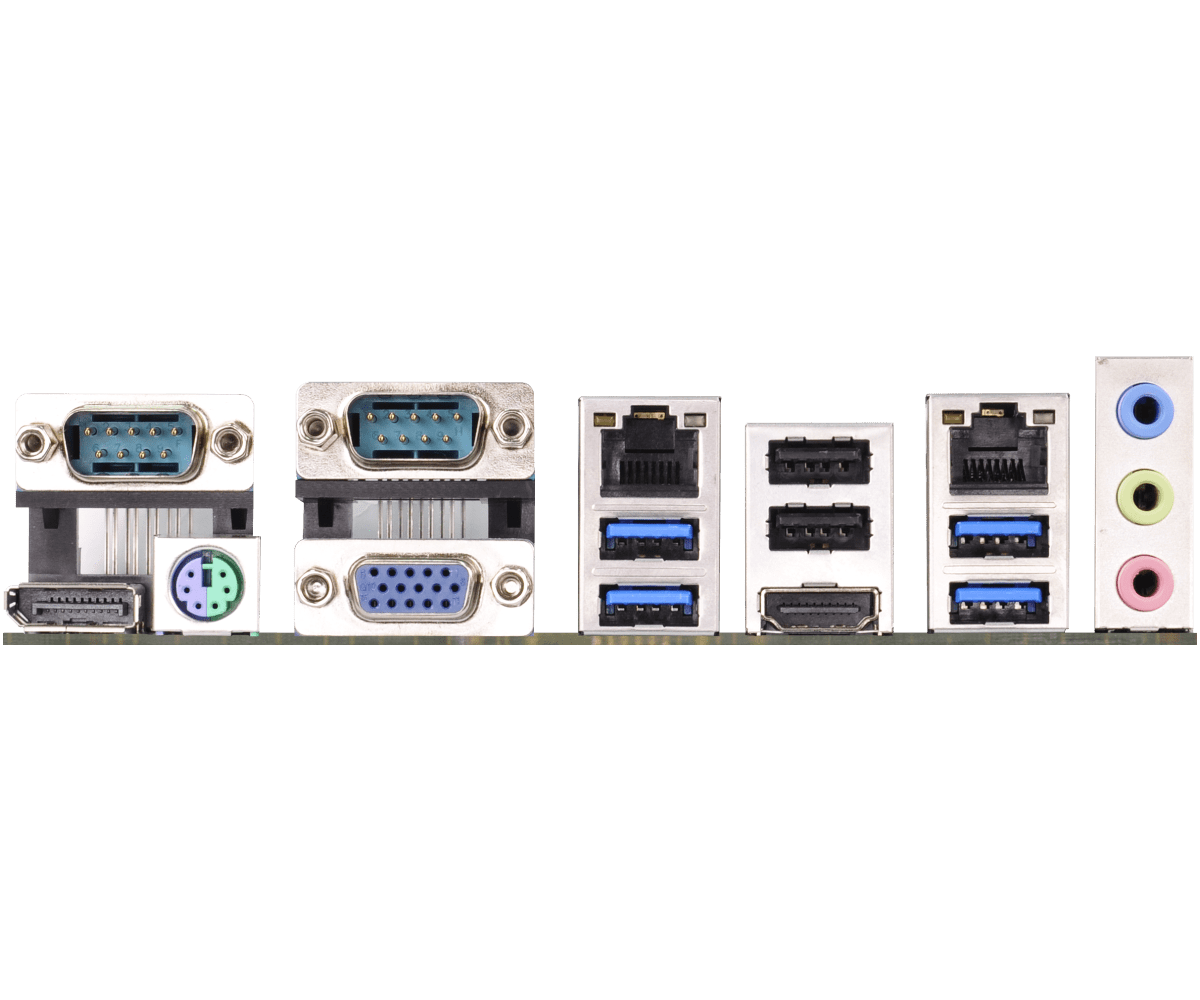

Rear I/O
| DisplayPort | 1 |
|---|---|
| VGA | 1 |
| Ethernet | 2 |
| USB | 6 (4 x USB 2.0 compliant, 2 x USB 3.0 compliant) |
| Audio | 3 (Mic-In, Line-Out, Line-In) |
| COM | 2 x COM (RS-232/422/485) |
| PS2 | 1 x PS / 2 combo |
| HDMI | 1 |
Internal Connector
| USB | 6 (3 x USB Header 2.54mm pitch) 2 Vertical Type A USB Connector |
|---|---|
| COM | 4 x COM (RS-232) |
| Parallel | 1 |
| GPIO | 4 x GPI + 4 x GPO |
Storage
| mSATA | 1 x Full size with SATA2 |
|---|---|
| SATA | 5 x SATA3 (6.0Gb/s) |
Watchdog Timer
| Output | From Super I/O to drag RESETCON# |
|---|---|
| Interval | 256 segments, 0,1,2…255sec |
Power Requirements
| Input PWR | ATX PWR (24+8-pin) |
|---|---|
| Power On | AT/ATX Supported AT : Directly PWR on as power input ready ATX : Press button to PWR on after power input ready |
Environment
| Operating Temp | 0ºC ~ 60ºC |
|---|---|
| Storage Temp | -40° C – 85° C |
| Operating Humidity | 5% ~ 90% |
| Storage Humidity | 5% ~ 90% |
Accessories
| Gift Package | 1 x I/O Shield (13G020188000AK) 2 x SATA Data Cable (14G00010107DAK) |
|---|---|
| Bulk Package | 1 x I/O Shield (13G020188000AK) |
规格更改时恕不预先通知。品牌和产品名称归各自公司所有。不保证任何配置与产品实物规格相同。
支援下载
操作系统:
| 说明 | 资讯 | 操作系统 | 日期 | 下载 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 说明 | ASRock LCD Brightness Control ver: 1.0.43 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Smart Connect utility ver:1.0.7 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Rapid Start utility ver:1.0.6 | 资讯 | 操作系统 | Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | ASRock Extreme Tuning utility ver:0.1.434 | 资讯 | 操作系统 | Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | ASRock 3TB+ Unlocker utility ver:1.1.1 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:15.40.4.4256 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:15.33.22.64.3621 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:15.33.22.3621 | 资讯 | 操作系统 | Win 8.1 , Win 8 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:10.18.10.3277 | 资讯 | 操作系统 | Win 8.1 x 64 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:10.18.10.3277 | 资讯 | 操作系统 | Win 8.1 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:15.31.12.64.3204 | 资讯 | 操作系统 | Win 8 x 64 , Win 7 x 64 | Date | 2020-06-16 | 下载 | ||
| 说明 | VGA driver ver:15.31.12.3204 | 资讯 | 操作系统 | Win 8 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel USB 3.0 driver ver:2.0.0.102 | 资讯 | 操作系统 | Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Rapid Storage Technology driver and utility ver:14.5.0.1081 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Rapid Storage Technology driver and utility ver:12.8.0.1016 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | SATA Floppy Image ver:12.8.0.1016 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | COM Port driver ver:1.0.2011.1109 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Lan driver ver:20.2 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | Lan driver ver:18.5.54.0 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Smart Connect driver ver:5.0.10.2907 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8 x 64 , Win 7 x 64 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Smart Connect driver ver:5.0.10.2907 | 资讯 | 操作系统 | Win 8.1 , Win 8 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Smart Connect driver ver:4.2.41.2633 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Rapid Start driver ver:3.0.0.1031 | 资讯 | 操作系统 | Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Management Engine driver ver:9.5.14.1724_5M | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | Intel Management Engine driver ver:11.0.0.1158 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | INF driver ver:9.4.0.1026 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 | ||
| 说明 | INF driver ver:10.1.1.8 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | CIR receiver driver ver:2.11.1009 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | Realtek high definition audio driver ver:7560 | 资讯 | 操作系统 | Win 10 x 64 , Win 10 | Date | 2020-06-16 | 下载 | ||
| 说明 | Realtek high definition audio driver ver:7058 | 资讯 | 操作系统 | Win 8.1 x 64 , Win 8.1 , Win 8 x 64 , Win 8 , Win 7 x 64 , Win 7 | Date | 2020-06-16 | 下载 |
| 版本 | 更新方式 / 如何更新 | 说明 | 资讯 | 日期 | 下载 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 版本 | 2.20 | 更新方式 / 如何更新 | BIOS | 说明 | 1. Update Intel microcode 2. Update Intel ME version 3. Enhanced system compatibility |
资讯 | 日期 | 2021-12-10 | 下载 | ||
| 版本 | 2.20 | 更新方式 / 如何更新 | DOS | 说明 | 1. Update Intel microcode 2. Update Intel ME version 3. Enhanced system compatibility |
资讯 | 日期 | 2021-12-10 | 下载 | ||
| 版本 | 2.20 | 更新方式 / 如何更新 | Windows | 说明 | 1. Update Intel microcode 2. Update Intel ME version 3. Enhanced system compatibility |
资讯 | 日期 | 2021-12-10 | 下载 | ||
| 版本 | 1.80 | 更新方式 / 如何更新 | BIOS | 说明 | Update Intel ME. | 资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.80 | 更新方式 / 如何更新 | DOS | 说明 | Update Intel ME. | 资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.80 | 更新方式 / 如何更新 | Windows | 说明 | Update Intel ME. | 资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.70 | 更新方式 / 如何更新 | BIOS | 说明 | 1. Add Primary/Secondary IGFX Boot Display, Auto Detect Security Device option. 2. Add HardwardSignature Module 3. Support 4K Native HDD 4. Enhance RTC behavior 5. Update NTFS, AAFTbl module and Intel LAN Module 6. Set Hard Disk S.M.A.R.T to Enable |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.70 | 更新方式 / 如何更新 | DOS | 说明 | 1. Add Primary/Secondary IGFX Boot Display, Auto Detect Security Device option. 2. Add HardwardSignature Module 3. Support 4K Native HDD 4. Enhance RTC behavior 5. Update NTFS, AAFTbl module and Intel LAN Module 6. Set Hard Disk S.M.A.R.T to Enable |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.70 | 更新方式 / 如何更新 | Windows | 说明 | 1. Add Primary/Secondary IGFX Boot Display, Auto Detect Security Device option. 2. Add HardwardSignature Module 3. Support 4K Native HDD 4. Enhance RTC behavior 5. Update NTFS, AAFTbl module and Intel LAN Module 6. Set Hard Disk S.M.A.R.T to Enable |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.60 | 更新方式 / 如何更新 | BIOS | 说明 | 1. Update HDMI audio code. 2. Support New 4th Generation Intel Core Processors. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.60 | 更新方式 / 如何更新 | DOS | 说明 | 1. Update HDMI audio code. 2. Support New 4th Generation Intel Core Processors. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.60 | 更新方式 / 如何更新 | Windows | 说明 | 1. Update HDMI audio code. 2. Support New 4th Generation Intel Core Processors. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.10 | 更新方式 / 如何更新 | BIOS | 说明 | 1. Fixed COM 3~6 port detecting issue with Windows 8.1. 2. Improve SIO code. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.10 | 更新方式 / 如何更新 | DOS | 说明 | 1. Fixed COM 3~6 port detecting issue with Windows 8.1. 2. Improve SIO code. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.10 | 更新方式 / 如何更新 | Windows | 说明 | 1. Fixed COM 3~6 port detecting issue with Windows 8.1. 2. Improve SIO code. |
资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.00 | 更新方式 / 如何更新 | BIOS | 说明 | First released. | 资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.00 | 更新方式 / 如何更新 | DOS | 说明 | First released. | 资讯 | 日期 | 2020-06-17 | 下载 | ||
| 版本 | 1.00 | 更新方式 / 如何更新 | Windows | 说明 | First released. | 资讯 | 日期 | 2020-06-17 | 下载 |
档案格式为 PDF，如果您没有安装 Adobe Acrobat Reader，请至 Adobe下载。
| 说明 | 语言 | 日期 | 下载 | ||||
|---|---|---|---|---|---|---|---|
| 说明 | Jumpers and headers setting guide | 语言 | English | 日期 | 2020-06-16 | 下载 | |
| 说明 | User Manual | 语言 | English | 日期 | 2020-06-16 | 下载 |
| 说明 | 日期 | 下载 | |||
|---|---|---|---|---|---|
| 下载 | CPU Support List | 日期 | 2020-06-18 | 下载 |
