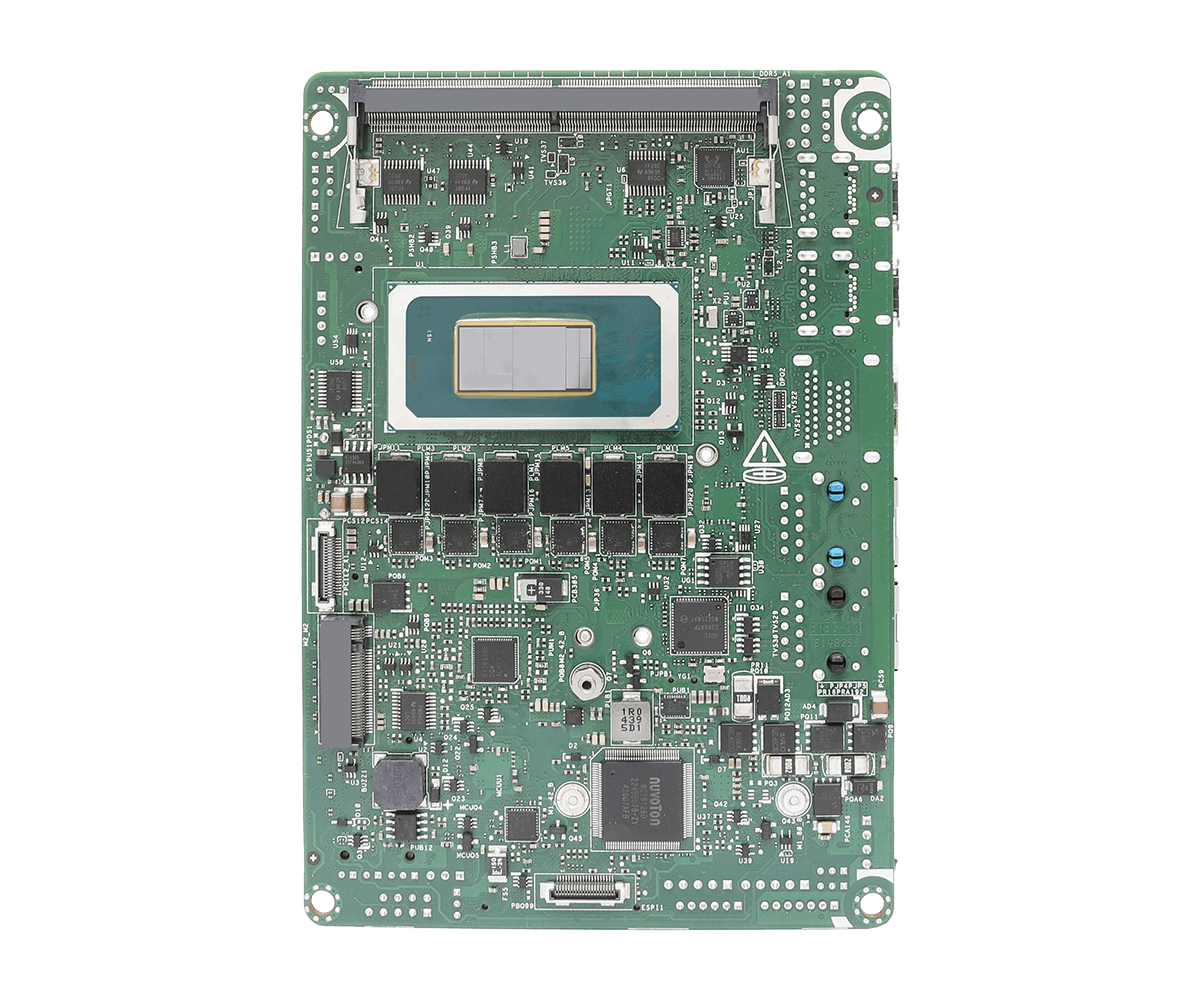

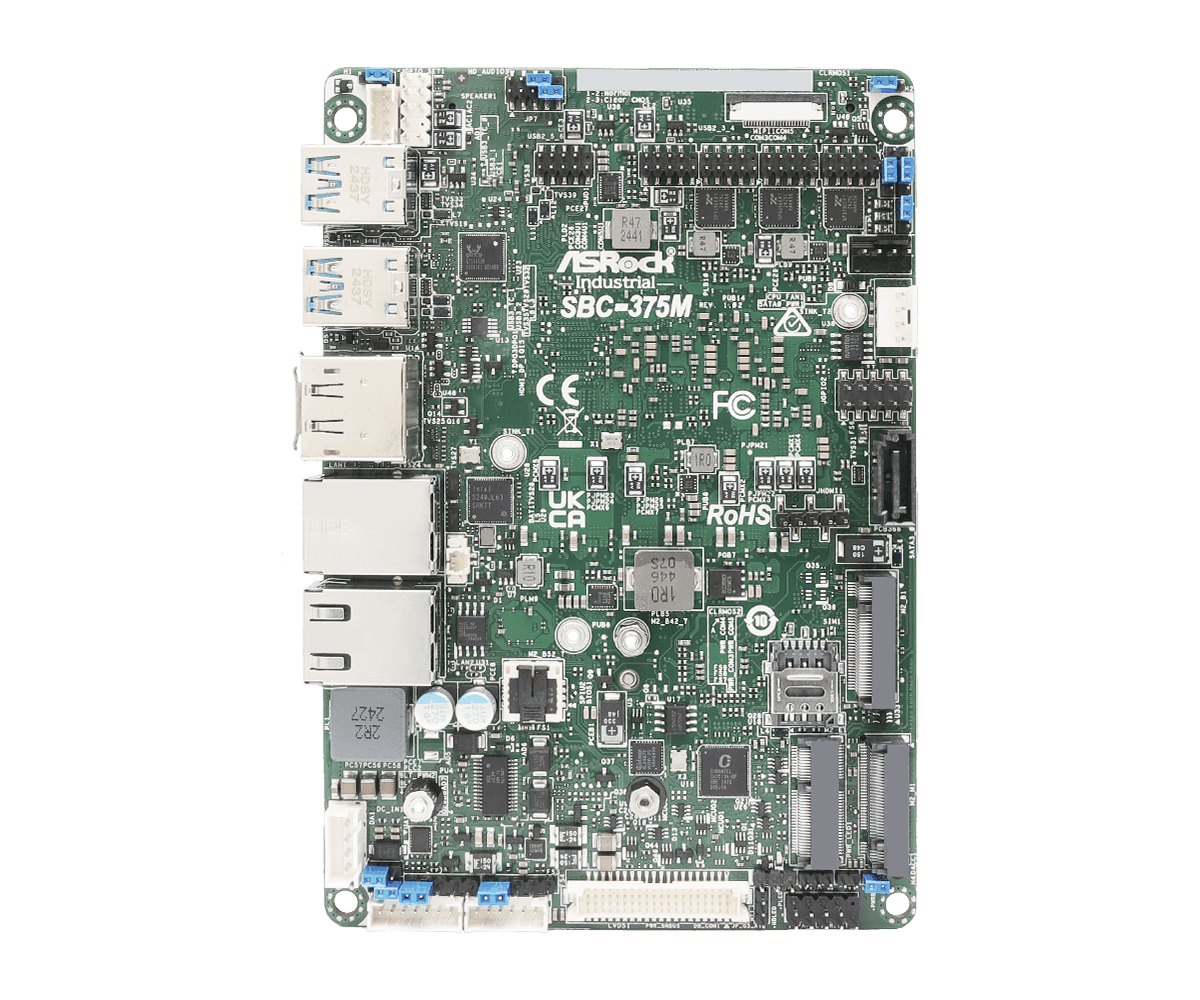

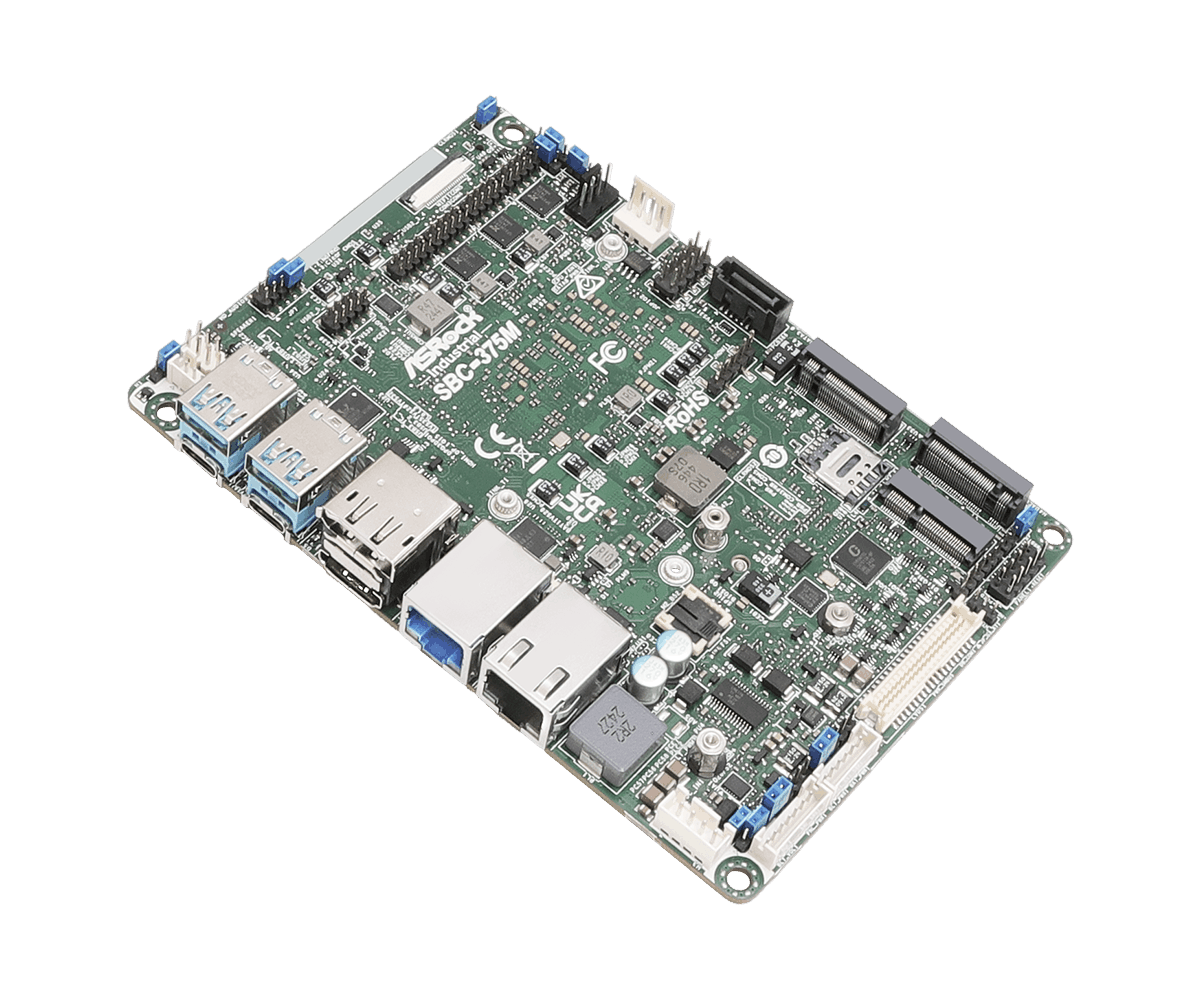

SBC-375M SBC 3.5

Intel® Core™ Ultra processors (Meteor Lake-H) 125H
1 x 262-pin SO-DIMM DDR5 5600 MHz, up to 48GB
1 x PCIe x1 (Gen3), 2 x USB 3.2 Gen2x2, 2 x USB 3.2 Gen2, 4 x USB 2.0, 1 x M.2 Key E, 2 x M.2 Key M, 1 x M.2 Key B, 3 x COM, 1 x SATA3
1 x Intel 1 Gigabit LAN, 1 x Intel 2.5 Gigabit LAN
Supports Quad display, 1 x HDMI 2.1 TMDS, 3 x DP 1.4a (2 from Type-C), 1 x LVDS or eDP
TPM 2.0 onboard IC
Supports Intel® vPro, VMD RAID 0/1
12~36V DC-In PWR/ 12V DC-In only (BOM option)

データシート

製品仕様

Processor System

CPU	Intel® Core™ Ultra processors (Meteor Lake-H) SBC-375M (Ultra5 125H, 4P+8E)
BIOS	AMI SPI 256 Mbit

Form Factor

Dimensions	3.5"SBC (5.8-in x 4-in x 0.94-in, 14.7 cm x 10.2 cm x 2.40 cm)

Memory

Technology	Single Channel DDR5 5600 MHz
Capacity	48GB
Socket	1 x 262-pin SO-DIMM

Graphics

Controller	Intel® Arc™ Graphics
HDMI	HDMI 2.1 TMDS Max resolution up to 4096 x 2160@60Hz
DisplayPort	DP 1.4a Max resolution up to 4096 x 2160@60Hz
LVDS	Dual channel 24 bit up to 1920 x 1200@60Hz (Connector shared with eDP)
eDP	Max resolution up to 1920 x 1080@60Hz (Connector shared with LVDS)
MultiDisplay	Quad display (Included 2 output from Type-C)

Expansion Slot

PCIe	1 x PCIe x1 Gen3 (supports up to 10W)
M.2	1 x M.2 (Key E, 2230) with PCIe Gen4 x1, USB 2.0 and CNVi for Wireless 1 x M.2 (Key B, 3042/3052) with PCIe Gen4 x1, USB 3.2 Gen1, USB 2.0 and SIM for 4G/5G
SIM Socket	1 x SIM socket connected to M.2 key B

Audio

Interface	Realtek ALC256 HD, High Definition Audio.

Ethernet

Controller/ Speed	LAN1: Intel® I226LM with 10/100/1000/2500 Mbps, supports vPro LAN2: Intel® I210AT with 10/100/1000 Mbps
Connector	2 x RJ-45

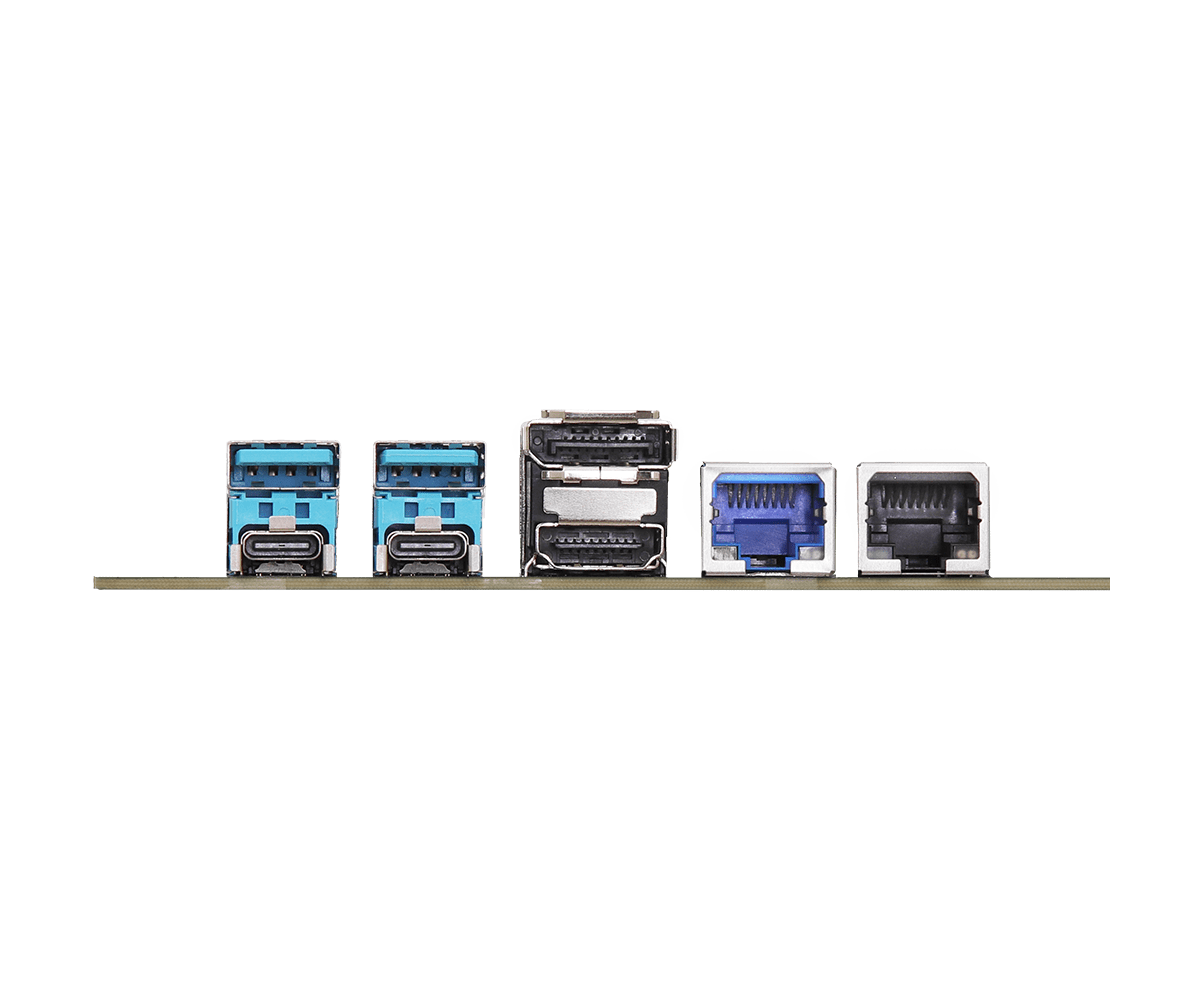

Rear I/O

HDMI	1 x HDMI 2.1 TMDS
DisplayPort	1 x DP 1.4a
Ethernet	1 x 1 Gigabit LAN 1 x 2.5 Gigabit LAN
USB	2 x USB 3.2 Gen2 2 x USB 3.2 Gen2x2 (Type-C, 5V/3A, support DP 1.4a display output)

Internal Connector

USB	4 x USB 2.0 (2 x 2.00mm pitch header)
COM	COM3, COM4, COM5 (RS-232/422/485)
GPIO	4 x GPI, 4 x GPO
LVDS	1 (Connector with LVDS/eDP signal, switch by BIOS)
SATA PWR Output	1
Speaker Header	1
MIPI Camera Header	1

Security

TPM	TPM 2.0 onboard IC

Storage

M.2	1 x M.2 (Key M, 2242/2280) with PCIe Gen4 x4 for SSD 1 x M.2 (Key M, 2242) with PCIe Gen4 x4 for SSD
SATA	1 x SATA3 (6Gb/s)
RAID	Intel® VMD RAID 0/1 *supported by PCIE interface PCIE interface: M.2 Key B + M.2 Key M1/2 or 2M.2 Key M

Watchdog Timer

Output	From Super I/O to drag RESETCON#
Interval	256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR	12~36V DC-In with 4-pin wafer PWR cable 12V DC-In only (BOM option)
Power On	AT/ATX Supported - AT : Directly PWR on as po wer input ready - ATX : Press button to PWR on after po wer input ready

Environment

Operating Temp	-20ºC ~ 70ºC
Storage Temp	-40°C ~ 85°C
Operating Humidity	5% ~ 90%
Storage Humidity	5% ~ 90%

Accessories

Gift Package	1 x Heat Spreader for SBC-375 (13G07P037010AI) 4 x SCREW M2*2,D=5 (13G020302031AK) 2 x COM Cable (14G000000340AK) 1 x SATA Data Cable (14G00010107DAK) 1 x SATA Power Cable (14G000100410AK) 1 x DC-in Cable (14G000600900AK) 1 x 2.00mm MINI JUMPER (12G044200021AK)
Bulk Package	4 x SCREW M2*2,D=5 (13G020302031AK) 1 x 2.00mm MINI JUMPER (12G044200021AK)

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明	情報	OS	Date	ダウンロード
説明	SST driver ver:20.40.10915.2_HF	情報	Size: 210 Mib Version: 20.40.10915.2_HF SHA1: CD1BC6A42B1F523F8ABCFBC64E021AE818A85AAC Filename: Intel_SST(v20.40.10915.2_HF).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	RST Driver ver:20.0.0.1037.5	情報	Size: 9314 KiB Version: 20.0.0.1037.5 SHA1: 6B7FAA0A0054FB36E6384CF00EBF09B42F0425D0 Filename: RST Driver(20.0.0.1037.5).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	Intel WLAN Driver ver:23.60.1.2	情報	Size: 79Mib Version: 23.60.1.2 SHA1: 1397A1B81881883E252C66FBBCF93CF427460F83 Filename: Intel_WLAN(v23.60.1.2).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	HD Audio Driver ALC256 ver:9731_UAD	情報	Size: 49 MiB Version: v9731_UAD SHA1: BEC62994571BC452898F5CFBFC9DF1CAAC56B506 Filename: Realtek_Audio(v9731_UAD).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	VGA Driver ver: 101.5768	情報	Size: 886 MiB Version: 101.5768 SHA1: B40A88413EEADB35B1E69651CC9C8300CE260674 Filename: Intel_VGA(101.5768).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	GNA ver: 03.05.00.1574	情報	Size: 55Kib Version: 03.05.00.1574 SHA1: C3C267508E25C2AF66C4C9B96DD80F9A178CE128 Filename: GNA(v03.05.00.1574).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	Intel HID Event Filter ver: 2.2.2.5 PV	情報	Size: 47Mib Version: 2.2.2.5 PV SHA1: 868D0FA0EE7BC76E40908FD81D265548B95203C7 Filename: Intel HID Event Filter ver(v2.2.2.5 PV).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	NPU driver ver: 31.0.100.1688	情報	Size: 146Mib Version: 31.0.100.1688 SHA1: 84013051297DF4E70EA4D0DB89E0EA1C046D14FF Filename: npudrive(v31.0.100.1688).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	PMT ver: 3.1.2.2	情報	Size: 156Kib Version: 3.1.2.2 SHA1: 0CFB2A60D9091639E10A682E401AF22E7A51DE7A Filename: PMT(v3.1.2.2).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	Intel Serial IO driver ver: 30.100.2318.58	情報	Size: 2623Kib Version: 30.100.2318.58 SHA1: D264D7CBC00DB1DD42B73E182801236CFDE7C2C2 Filename: Intel Serial IO driver ver(v30.100.2318.58).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	Intel Management Engine driver ver: 2344.5.41.0_Corporate	情報	Size: 311Mib Version: 2344.5.41.0_Corporate SHA1: 2FCE2503C758A03FEF4958BC1D7CE749CE2ADF49 Filename: Intel Management Engine driver ver(v2344.5.41.0_Corporate).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国
説明	Bluetooth driver ver:23.60.0.1	情報	Size: 49Mib Version: 23.60.0.1 SHA1: 70EBCB3FC0CA2A8796DFFF68F904B9B572C9F91B Filename: Intel_Bluetooth(v23.60.0.1).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Intel I226LM/I210AT Lan driver ver: v29.1	情報	Size: 24 MiB Version: v29.1 SHA1: 7971E9E79311A16F43054CF49F3888F8C0743902 Filename: Intel I226 I210 LAN Driver(v29.1).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2025-05-13	ダウンロード	Global 中国
説明	Chipset Driver ver: 10.1.19627.8423-Public-MUP	情報	Size: 5172Kib Version:10.1.19627.8423-Public-MUP SHA1: 6F13EB23B92CB4E3C2244C6A98048DAF7A3D2808 Filename:Chipset(v10.1.19627.8423-Public-MUP).zip Release Note	OS	Win 11 x 64 , Win 10 x 64	Date	2024-07-18	ダウンロード	Global 中国

バージョン	BIOSの更新方法 / どうやってBIOSを更新する	説明	情報	Date	ダウンロード
バージョン	1.30	BIOSの更新方法 / どうやってBIOSを更新する	BIOS	説明	Enhance system compatibility	情報	Size: 11 MiB SHA1: 6CA8A0C4084ADD5F4A245F8660A7474C16704EFA	Date	2025-06-27	ダウンロード	Global 中国
バージョン	1.30	BIOSの更新方法 / どうやってBIOSを更新する	Windows	説明	Enhance system compatibility	情報	Size: 11 MiB SHA1: C06A29EEF0A679F3B501765AC4EEBD6544D3DD82	Date	2025-06-27	ダウンロード	Global 中国
バージョン	1.10	BIOSの更新方法 / どうやってBIOSを更新する	BIOS	説明	First release	情報	Size: 11 MiB SHA1: B2B13A40C9F8E98BAC3431A84602F3FC58EBCD2A	Date	2025-05-22	ダウンロード	Global 中国
バージョン	1.10	BIOSの更新方法 / どうやってBIOSを更新する	Windows	説明	First release	情報	Size: 11 MiB SHA1: 5F0C76781E56AD2E83FFE24F6329E526777AAC2C	Date	2025-05-22	ダウンロード	Global 中国

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明	言語	Date	ダウンロード
説明	RAID Installation Guide	言語	English	Date	2025-06-09	ダウンロード	Global 中国
説明	User manual	言語	English	Date	2025-06-09	ダウンロード	Global 中国
説明	Jumpers and headers setting guide	言語	English	Date	2024-07-17	ダウンロード	Global 中国

説明	Date	ダウンロード
ダウンロード	Type C Device Support List	Date	2025-06-19	ダウンロード	Global
