CPU | Intel® Alder Lake-PS Core™ Processors, up to 45W |
---|---|

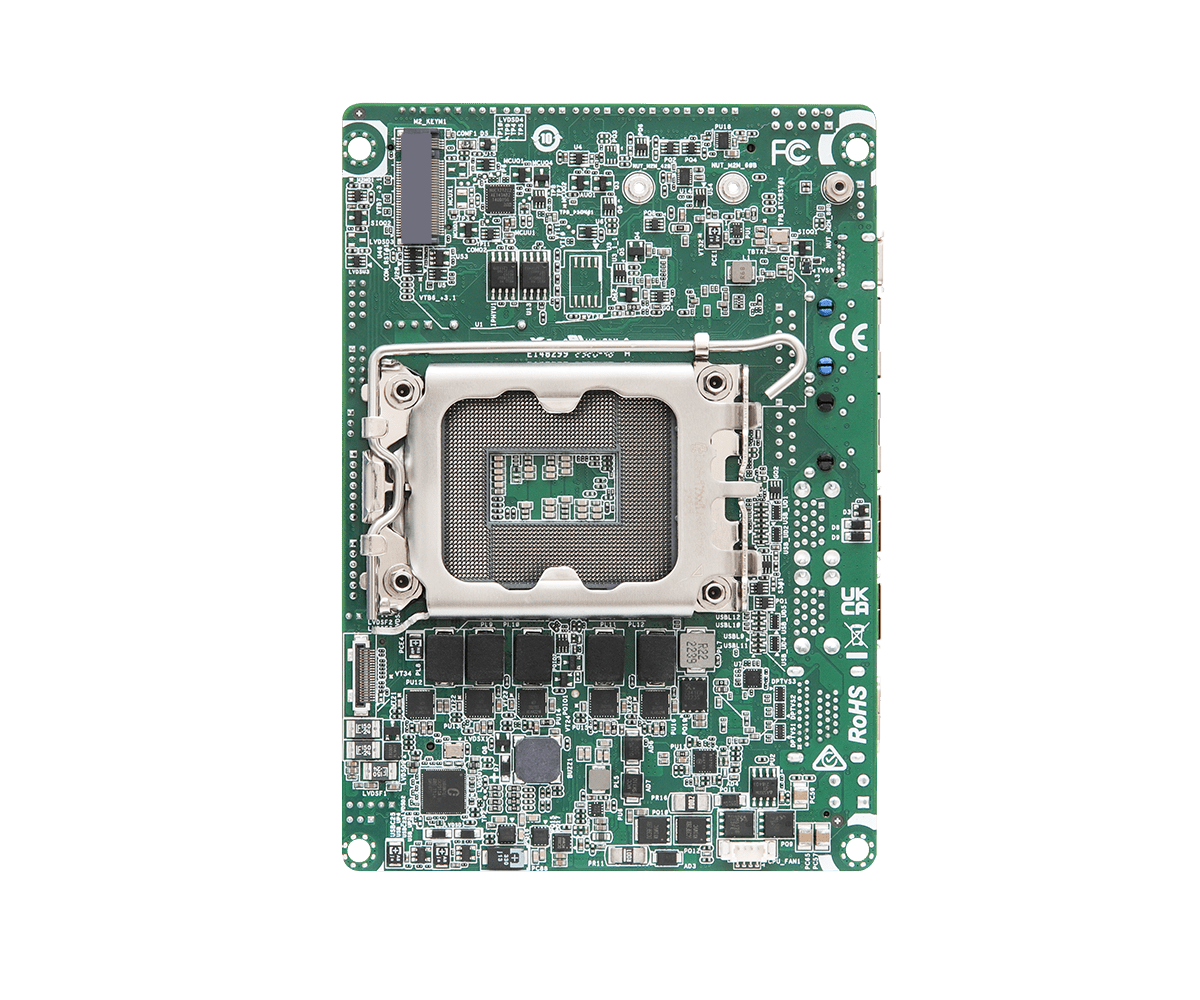

Socket | LGA 1700 |
BIOS | AMI SPI 256 Mbit |
Secure Flash | AMI SPI 32Mbit (Optional) |
Dimensions | 3.5"SBC (5.8-in x 4-in x 1.2-in, 14.7 cm x 10.2 cm x 2.95 cm) |
---|
Technology | Dual Channel DDR5 4800 MHz |
---|---|
Capacity | 32GB |
Socket | 1 x 262-pin SO-DIMM |
Controller | Intel® Iris® Xe Graphics |
---|---|
HDMI | HDMI 2.0b Max resolution up to 4096 x 2160@60Hz |
DisplayPort | DisplayPort 1.4a, DP++ Max resolution up to 4096x2160@60Hz |
LVDS | Dual channel 24 bit up to 1920 x 1200@60Hz (Connector shared with eDP) |
eDP | Max resolution up to 1920 x 1080@60Hz (Connector shared with LVDS) |
MultiDisplay | Quad display (Included 2 output from Type-C) |
M.2 | 1 x M.2 (Key E, 2230) with PCIe x1 and USB 2.0o fr Wireless |
---|
Interface | Realtek ALC256 HD, High Definition Audio. |
---|
Controller/ Speed | LAN1: Intel® I226LM with 10/100/1000/2500 Mbps, supports vPro LAN2: Intel® I210AT with 10/100/1000 Mbps |
---|---|

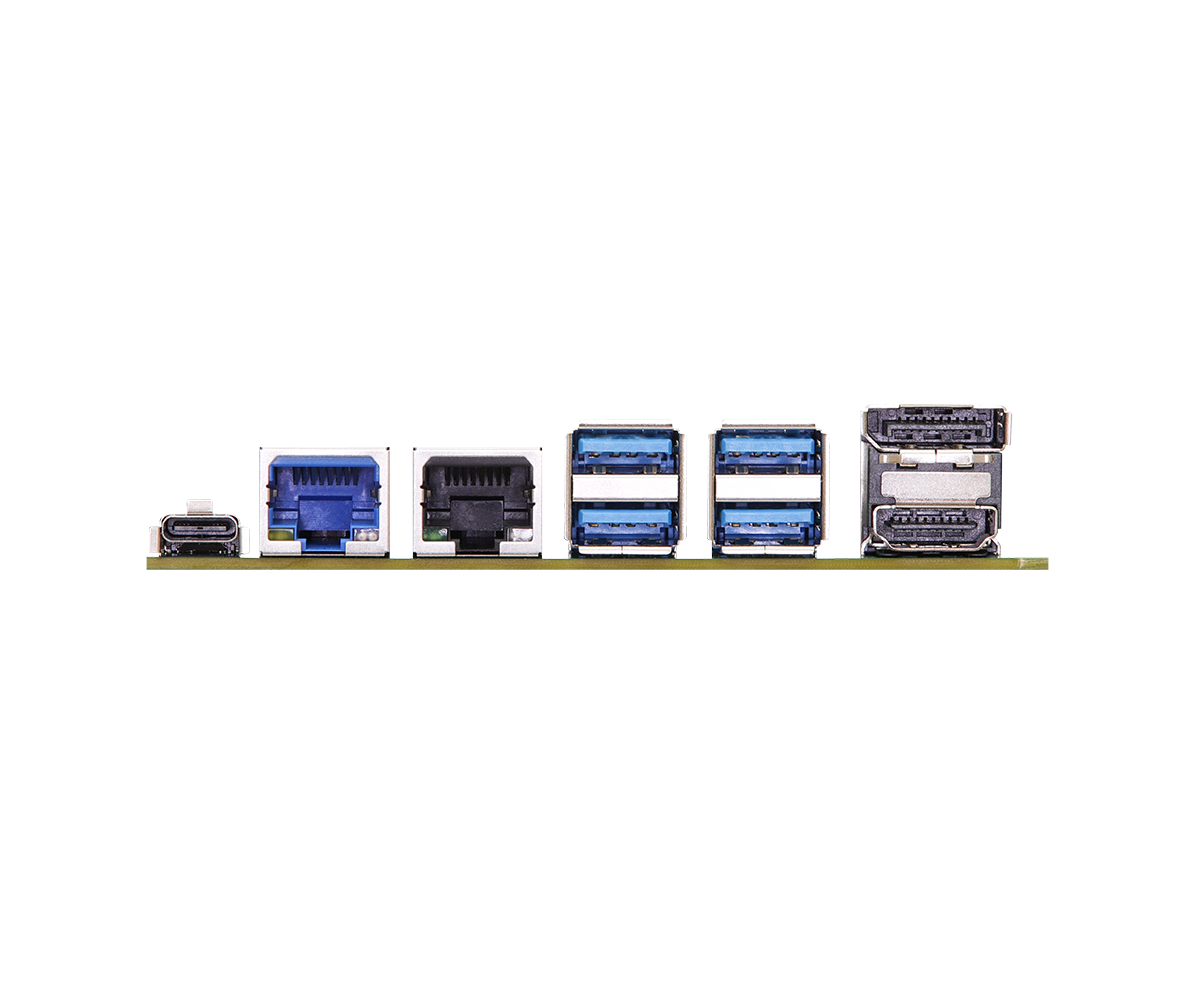

Connector | 2 x RJ-45 |
HDMI | 1 x HDMI 2.0b |
---|---|
DisplayPort | 1 x DP 1.4a++ |
Ethernet | 1 x 1 Gigabit LAN 1 x 2.5 Gigabit LAN |
USB | 4 x USB 3.2 Gen2 1 x USB 4/Thunderbolt™4 (5V/3A, Support DP 1.4a display output) * For Thunderbolt support, please refer to support list. |
USB | 4 x USB 2.0 (2 x 2.00 pitch header) |
---|---|
COM | COM1, COM2 (RS-232/422/485) |
GPIO | 4 x GPI, 4 x GPO |
LVDS | 1 (Connector with LVDS/eDP signal, switch by BIOS) |
SATA PWR Output | 1 |
Speaker Header | 1 |
TPM | TPM 2.0 onboard IC |
---|
M.2 | 1 x M.2 (Key M, 2242/2260/2280) with PCIe Gen4 x4 for SSD |
---|---|
SATA | 1 x SATA3 (6Gb/s) |
Output | From Super I/O to drag RESETCON# |
---|---|
Interval | 256 Segments, 0, 1, 2, ...255sec |
Input PWR | 12~28V DC-In with 4-pin wafer PWR |
---|---|
Power On | AT/ATX Supported - AT : Directly PWR on as po wer input ready - ATX : Press button to PWR on after po wer input ready |
Operating Temp | -20ºC ~ 70ºC |
---|---|
Storage Temp | -40° C ~ 85° C |
Operating Humidity | 5% ~ 90% |
Storage Humidity | 5% ~ 90% |
Gift Package | 1 x Heat Spreader 102.22*147.01mm (13G07P022000AI) 2 x SCREW M2*2,D=5 (13G020302031AK) 2 x COM Cable (14G000000310AK) 1 x SATA Data Cable (14G00010107DAK) 1 x SATA Power Cable (14G000100410AK) 1 x DC-in Cable (14G000600900AK) |
---|---|
Bulk Package | 2 x SCREW M2*2,D=5 (13G020302031AK) |
上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。
OS:
説明 | 情報 | OS | Date | ダウンロード | |||||
---|---|---|---|---|---|---|---|---|---|
説明 | [Beta] Intel I226LM/V Lan driver ver:1.1.4.38 | 情報 | Size: 1379Kib |
OS | Win 10 x 64 | Date | 2023-07-07 | ダウンロード | |
説明 | [Beta] Intel Rapid Storage Technology driver and utility ver:19.5.1.1040.3 | 情報 | Size: 49Mib |
OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | |
説明 | [Beta] VGA driver ver: 101.4032 | 情報 | Size: 705Mib |
OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | |
説明 | [Beta] Intel Management Engine driver ver:16.1.25.2027v10_A0 | 情報 | Size: 730Mib |
OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | |
説明 | [Beta] Intel WLAN Driver ver:22.220.0 | 情報 | Size: 39Mib |
OS | Win 10 x 64 | Date | 2023-07-07 | ダウンロード | |
説明 | [Beta] Intel Serial IO driver ver:30.100.2237.26_v2 | 情報 | OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | ||
説明 | [Beta] Bluetooth driver ver:22.180.0.2G | 情報 | Size: 41Mib |
OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | |
説明 | [Beta] INF driver ver:10.1.19284.8351 | 情報 | OS | Win 10 x 64 | Date | 2023-03-15 | ダウンロード | ||
説明 | [Beta] Intel I210 Lan driver ver:27.6 | 情報 | Size: 70Mib |
OS | Win 10 x 64 | Date | 2023-07-07 | ダウンロード | |
説明 | [Beta] Realtek high definition audio driver ver:9471.1 | 情報 | Size: 39Mib |
OS | Win 10 x 64 | Date | 2023-03-14 | ダウンロード | |
説明 | [Beta] Intel HID Event Filter ver:2.2.2.1_v3 | 情報 | Size: 1448Kib |
OS | Win 10 x 64 | Date | 2023-03-14 | ダウンロード | |
説明 | [Beta] Intel Thunderbolt driver ver:88 | 情報 | Size: 245Kib |
OS | Win 10 x 64 | Date | 2023-03-14 | ダウンロード |
バージョン | BIOSの更新方法 / どうやってBIOSを更新する | 説明 | 情報 | Date | ダウンロード | ||||||
---|---|---|---|---|---|---|---|---|---|---|---|
バージョン | 1.20 | BIOSの更新方法 / どうやってBIOSを更新する | BIOS | 説明 | First release | 情報 | Size: 10 MiB SHA1: C749503371ED2B7D09F3619EE872F478A4958424 |
Date | 2023-08-11 | ダウンロード | |
バージョン | 1.20 | BIOSの更新方法 / どうやってBIOSを更新する | Windows | 説明 | First release | 情報 | Size: 10 MiB SHA1: 0FB43D9EFD29C4307B76C2ED8F0EC6FE0DA9922A |
Date | 2023-08-11 | ダウンロード |
この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。
説明 | 言語 | Date | ダウンロード | ||||
---|---|---|---|---|---|---|---|
説明 | User Manual | 言語 | English | Date | 2023-09-07 | ダウンロード | |
説明 | Jumpers and Headers Setting Guide | 言語 | English | Date | 2023-03-06 | ダウンロード |
