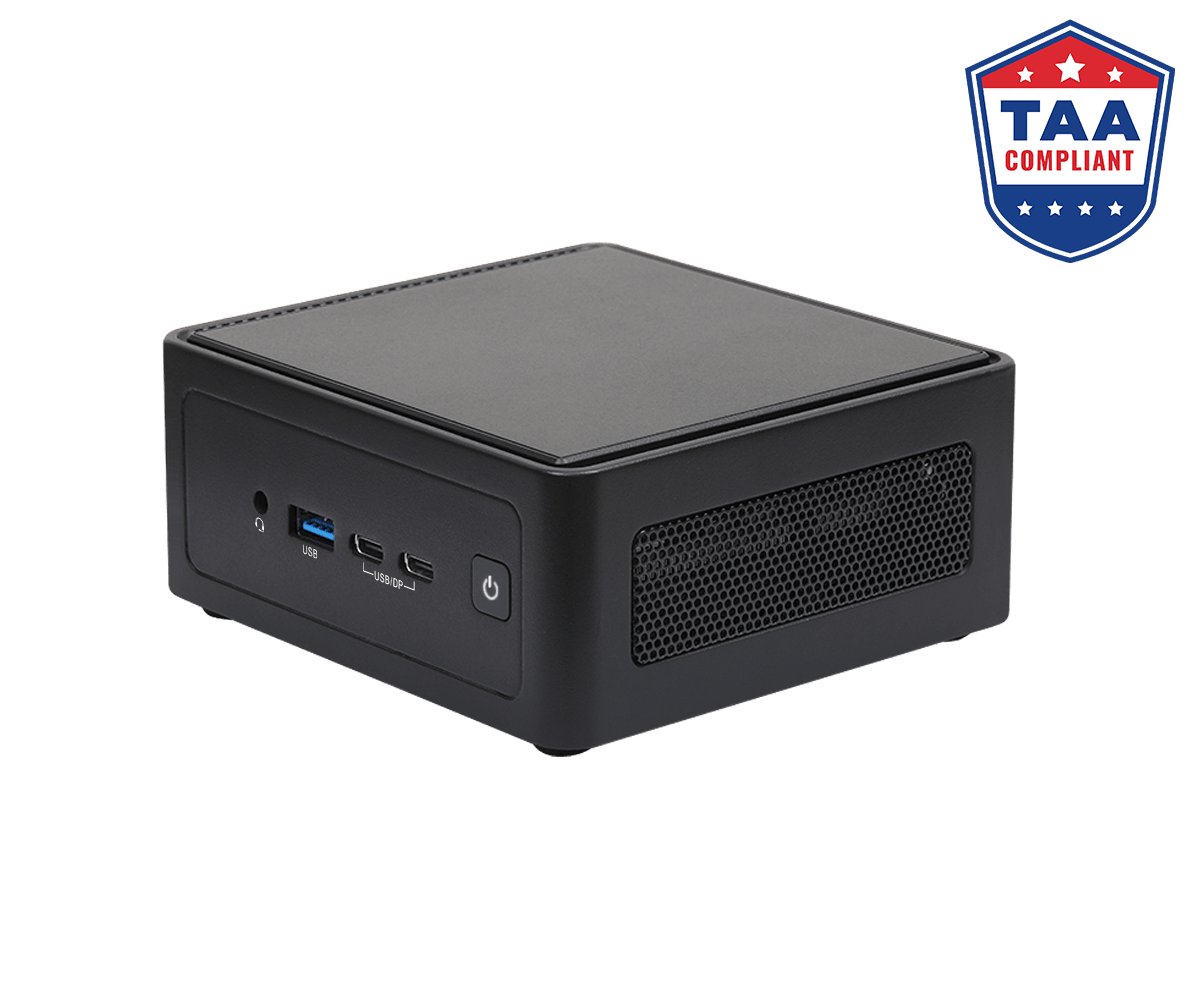

NUC BOX-225H Fanned BOX

Intel® Core™ Ultra processors (Arrow Lake-H)
2 x 262-pin CSO-DIMM DDR5 6400MHz up to 96GB (48GB per DIMM)
1 x USB4/Thunderbolt™4, 4 x USB3.2 Gen2, 2 x M.2 Key M, 1 x M.2 Key E (WiFi-6E Module), 1 x SATA3
2 x Intel 2.5 Gigabit LAN
Supports Quad display, 2 x HDMI 2.1 TMDS, 1 x DP 2.1 (from USB4), 1 x DP 1.4a (from Type-C)
Intel® PTT
Supports Intel® vPro, VMD RAID 0/1
19V Power Adapter
117.5 x 110.0 x 49mm (4.63" x 4.33" x 1.93"), Fanned Barebone
TAA Compliant

データシート

製品概略

製品仕様

Processor System

CPU	Ultra processors (Arrow Lake-H) NUC BOX-225H (Ultra 5 225H, 4P+8E)
Chipset	MCP
BIOS	AMI SPI 256 Mbit

Memory

Technology	Dual Channel DDR5 6400 MHz
Capacity	96GB (48 GB per DIMM)
Socket	2 x 262-pin SO-DIMM

Graphics

Controller	Intel® Arc™ 130T graphics
HDMI	HDMI 2.1 TMDS Max resolution up to 4096x2160@60Hz
DisplayPort	DisplayPort 2.1/ 1.4a, DP++ Max resolution up to 4096x2160@60Hz
MultiDisplay	Quad-Display (Included 2 outputs from Type-C)

Expansion Slot

M.2/WLAN	1 x Wi-Fi 6E 802.11ax + BT 5.3 (M.2 Key E, 2230 PCIe x1, USB 2.0 for Wireless)

Audio

Interface	Realtek ALC256, High Definition Audio.

Ethernet

Controller/ Speed	LAN1: Intel® I226LM with 10/100/1000/2500 Mbps LAN2: Intel® I226V with 10/100/1000/2500 Mbps
Connector	2 x RJ-45

Front I/O

USB	1 x USB 3.2 Gen2 (Type A) 1 x USB4/ThunderboltTM 4 (Supports DP 2.1 display output) 1 x USB3.2 Gen2x2 (Type-C, Supports DP1.4a display output) *For Thunderbolt support, please refer to support list.
Audio	1 (headphone & microphone jack)

Rear I/O

HDMI	2 x HDMI 2.1 TMDS
Ethernet	2 x 2.5 Gigabit LAN
USB	2 x USB 3.2 Gen2 (Type-A)
DC Jack	1

Storage

M.2	1 x M.2 (KEY M, 2242/2280) with PCIe Gen4x4 for SSD 1 x M.2 (KEY M, 2242) with PCIe Gen4x4 for SSD
SATA	1 x SATA3.0 (6.0 Gb/s)
RAID	Intel® VMD RAID 0/1 *supported by identical interface (PCIe) PCIe interface: 2M.2 Key M

Watchdog Timer

Output	From Super I/O to drag RESETCON#
Interval	256 Segments, 0, 1, 2, ...255sec

Power Requirements

Input PWR	12V~24V DC-In Jack
Power On	AT/ATX Supported - AT : Directly PWR on as power input ready - ATX : Press button to PWR on after power input ready

Environment

Operating Temp	0ºC ~ 40ºC
Storage Temp	-40° C ~ 85° C
Operating Humidity	5% ~ 90%
Storage Humidity	5% ~ 90%

Mechanical

Mounting	VESA mount
Dimensions (L x W x H)	117.5 x 110.0 x 49mm (4.63" x 4.33" x 1.93")
Weight	Net Weight:1.0Kg

Others

OS Support	Windows 10/11
TPM	Intel® PTT
Certifications	CE, FCC
Packing List	1 x 19V/120W Power Adapter (Core Ultra 7) 1 x 19V/90W Power Adapter (Core Ultra 5) 1 x VESA mount bracket

上記製品は事前通知がないまま仕様変更する可能性はあります。製品のブランドと製品名は商標としてアスロックインダストリアルが所有、ユザー側より製品の既存仕様に対して変更を行われた場合弊社側一切保証を付けません。

サポート

OS:

説明	情報	OS	Date	ダウンロード
説明	Intel Thunderbolt driver ver: 93	情報	Size: 32Mib Version: 93 SHA1: 5F7F2880CE11ACD572AB1EBB1A29750C48840A54 Filename: Intel_Thunderbolt_driver_ver93.zip Release Note	OS	Win 11 x 64	Date	2025-05-22	ダウンロード	Global 中国
説明	[Beta]Intel Thunderbolt driver ver: 93	情報	Size: 32Mib Version: 93 SHA1: 5F7F2880CE11ACD572AB1EBB1A29750C48840A54 Filename: Intel_Thunderbolt_driver_ver93.zip Release Note	OS	Win 10 x 64	Date	2025-05-20	ダウンロード	Global 中国
説明	[Beta] Nuvoton HighSpeed Setup_v1.8.24.0805	情報	Size: 7158Kib Version:1.8.24.0805 SHA1: D22C77D4ADB5F081DAD9765DA84D9A3AF3C6D3C6 Filename:Nuvoton_HighSpeed_Setup_v1.8.24.0805.zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] DTT(9.0.11701.44281)	情報	Size: 16Mib Version: 9.0.11701.44281 SHA1: 7D6ECA338E58A113184A6157E33743F61884B7B5 Filename: DTT(9.0.11701.44281).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] Bluetooth driver ver:23.80.0	情報	Size: 34Mib Version: 23.80.0 SHA1: 259AE86F5D63318BFE5D3D95D98C57F8FDADD24D Filename: Bluetooth_Driver(v23.80.0).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] IPF(v2.2.10001.3)	情報	Size: 10116Kib Version: 2.2.10001.3 SHA1: B956DB00F113F6293FB9C1C500F09D717BEB8977 Filename: IPF(v2.2.10001.3).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] GNA ver: 03.05.00.1578	情報	Size: 1810Kib Version: 03.05.00.1578 SHA1: 1B61CF2A2D140B25ECC72A2CD210CE4D1228FBFD Filename: GNA(v03.05.00.1578).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] RST Driver ver:20.2.0.1014.2	情報	Size: 71Mib Version: 20.2.0.1014.2 SHA1: 73E77234551F7BA09B4C713BE430024A68592661 Filename: RST(v20.2.0.1014.2).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] Intel HID Event Filter ver:2.2.2.10	情報	Size: 3164Kib Version: 2.2.2.10 SHA1: 68C2C9B4B42074A2D08CB2B360580B2E950887E4 Filename: Intel_HID_Event_Filter_ver(v2.2.2.10).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] NPU driver ver:32.0.100.2820	情報	Size: 143Mib Version: 32.0.100.2820 SHA1: 5ACAF746C15137846001894B2D047733F916ABBE Filename: npudriver(v32.0.100.2820).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] PMT ver: 3.1.2.6	情報	Size: 2394Kib Version: 3.1.2.6 SHA1: CB29A584170D1E8452D9E963A54D486BD1A49A27 Filename: PMT(v3.1.2.6).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] Intel Serial IO driver ver:30.100.2418.12	情報	Size: 3360Kib Version: 30.100.2418.12 SHA1: AD5AD8E70892D522BC55B16883CF4FC1B246836F Filename: SerialIO(v30.100.2418.12).zip Release Note	OS	Win 10 x 64	Date	2025-05-18	ダウンロード	Global 中国
説明	[Beta] Intel_CSME(v2433.6.34.0)	情報	Size: 2268Mib Version: 2433.6.34.0 SHA1: 94522DE32A3AC3892772C5A82B26A534E6B92186 Filename: Intel_CSME(v2433.6.34.0).zip Release Note	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	[Beta] Intel WLAN Driver ver:01505_23.90.0.2P	情報	Size: 43Mib Version: 01505_23.90.0.2P SHA1: 2A4A4E58DDF8BDC13BAF6EC877AFD96BCE882A09 Filename: Intel_WLAN(v01505_23.90.0.2P).zip Release Note	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	[Beta] Realtek high definition ALC 256 audio driver ver:9467	情報	Size: 39Mib Version: 9467_UAD_2023_0110_110651 SHA1: 2ED4B16592555AFF7623D1E939C47F49897AD9EC Filename: Realtek_Audio(v9467_UAD_2023_0110_110651).zip Release Note	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	[Beta] Intel I226/I225 Lan ver:1.1.4.42	情報	Size: 326 KiB Version: 1.1.4.42 SHA1: 1B2FE0ADAAC1DA3F5F4AD15202F557C32B939427 Filename: Intel I226I225 Lan ver1.1.4.42	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	[Beta] Chipset_Driver(10.1.20003.8622)	情報	Size: 11Mib Version: 10.1.20003.8622 SHA1: 6CD17870FAA873333473D27977F83D5C1EC375A4 Filename: Chipset_Driver(10.1.20003.8622).zip Release Note	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	[Beta] VGA driver ver:32.0.101.6069	情報	Size: 1062Mib Version: 32.0.101.6069 SHA1: 4A5D5E7BCAC518CEBDEA2BDE50DF4AFF4A53D55E Filename: Intel_VGA(32.0.101.6069).zip Release Note	OS	Win 10 x 64	Date	2025-05-11	ダウンロード	Global 中国
説明	DTT(9.0.11701.44281)	情報	Size: 16Mib Version: 9.0.11701.44281 SHA1: 7D6ECA338E58A113184A6157E33743F61884B7B5 Filename: DTT(9.0.11701.44281).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Bluetooth driver ver:23.80.0	情報	Size: 34Mib Version: 23.80.0 SHA1: 259AE86F5D63318BFE5D3D95D98C57F8FDADD24D Filename: Bluetooth_Driver(v23.80.0).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	IPF(v2.2.10001.3)	情報	Size: 10116Kib Version: 2.2.10001.3 SHA1: B956DB00F113F6293FB9C1C500F09D717BEB8977 Filename: IPF(v2.2.10001.3).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	GNA ver: 03.05.00.1578	情報	Size: 1810Kib Version: 03.05.00.1578 SHA1: 1B61CF2A2D140B25ECC72A2CD210CE4D1228FBFD Filename: GNA(v03.05.00.1578).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	RST Driver ver:20.2.0.1014.2	情報	Size: 71Mib Version: 20.2.0.1014.2 SHA1: 73E77234551F7BA09B4C713BE430024A68592661 Filename: RST(v20.2.0.1014.2).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Intel HID Event Filter ver:2.2.2.10	情報	Size: 3164Kib Version: 2.2.2.10 SHA1: 68C2C9B4B42074A2D08CB2B360580B2E950887E4 Filename: Intel_HID_Event_Filter_ver(v2.2.2.10).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	NPU driver ver:32.0.100.2820	情報	Size: 143Mib Version: 32.0.100.2820 SHA1: 5ACAF746C15137846001894B2D047733F916ABBE Filename: npudriver(v32.0.100.2820).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Intel Serial IO driver ver:30.100.2418.12	情報	Size: 3360Kib Version: 30.100.2418.12 SHA1: AD5AD8E70892D522BC55B16883CF4FC1B246836F Filename: SerialIO(v30.100.2418.12).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Intel_CSME(v2433.6.34.0)	情報	Size: 2268Mib Version: 2433.6.34.0 SHA1: 94522DE32A3AC3892772C5A82B26A534E6B92186 Filename: Intel_CSME(v2433.6.34.0).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Intel WLAN Driver ver:01505_23.90.0.2P	情報	Size: 43Mib Version: 01505_23.90.0.2P SHA1: 2A4A4E58DDF8BDC13BAF6EC877AFD96BCE882A09 Filename: Intel_WLAN(v01505_23.90.0.2P).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	VGA driver ver:32.0.101.6069	情報	Size: 1062Mib Version: 32.0.101.6069 SHA1: 4A5D5E7BCAC518CEBDEA2BDE50DF4AFF4A53D55E Filename: Intel_VGA(32.0.101.6069).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Chipset_Driver(10.1.20003.8622)	情報	Size: 11Mib Version: 10.1.20003.8622 SHA1: 6CD17870FAA873333473D27977F83D5C1EC375A4 Filename: Chipset_Driver(10.1.20003.8622).zip Release Note	OS	Win 11 x 64	Date	2025-01-24	ダウンロード	Global 中国
説明	Nuvoton HighSpeed Setup_v1.8.24.0805	情報	Size: 7158Kib Version:1.8.24.0805 SHA1: D22C77D4ADB5F081DAD9765DA84D9A3AF3C6D3C6 Filename:Nuvoton_HighSpeed_Setup_v1.8.24.0805.zip Release Note	OS	Win 11 x 64	Date	2025-01-22	ダウンロード	Global 中国
説明	PMT ver: 3.1.2.6	情報	Size: 2394Kib Version: 3.1.2.6 SHA1: CB29A584170D1E8452D9E963A54D486BD1A49A27 Filename: PMT(v3.1.2.6).zip Release Note	OS	Win 11 x 64	Date	2025-01-22	ダウンロード	Global 中国
説明	Realtek high definition ALC 256 audio driver ver:9467	情報	Size: 39Mib Version: 9467_UAD_2023_0110_110651 SHA1: 2ED4B16592555AFF7623D1E939C47F49897AD9EC Filename: Realtek_Audio(v9467_UAD_2023_0110_110651).zip Release Note	OS	Win 11 x 64	Date	2025-01-22	ダウンロード	Global 中国
説明	Intel I226 Lan driver ver:2.1.4.3	情報	Size: 5476Kib Version:2.1.4.3 SHA1: D7E8944048FA2F2A83365853673ADED08E366EF6 Filename:Intel_LAN(v2.1.4.3).zip Release Note	OS	Win 11 x 64	Date	2025-01-22	ダウンロード	Global 中国

バージョン	BIOSの更新方法 / どうやってBIOSを更新する	説明	情報	Date	ダウンロード
バージョン	1.20	BIOSの更新方法 / どうやってBIOSを更新する	BIOS	説明	Update memory frequency module	情報	Size: 11 MiB SHA1: 180D35D2CD62BF0D7D2CE56028B79F5718E2FD0A	Date	2025-05-08	ダウンロード	Global 中国
バージョン	1.20	BIOSの更新方法 / どうやってBIOSを更新する	Windows	説明	Update memory frequency module	情報	Size: 12 MiB SHA1: C629A71FF81129CE2FA86601F3BE173489ECBCAF	Date	2025-05-08	ダウンロード	Global 中国
バージョン	1.10	BIOSの更新方法 / どうやってBIOSを更新する	BIOS	説明	First release	情報	Size: 11 MiB SHA1: 444E64C291B8F255AB4312371CD1B0AAA24F4318	Date	2025-01-16	ダウンロード	Global 中国
バージョン	1.10	BIOSの更新方法 / どうやってBIOSを更新する	Windows	説明	First release	情報	Size: 12 MiB SHA1: EC3EA2A65F4A813BD37E9EECC5BC7C1125641D80	Date	2025-01-16	ダウンロード	Global 中国

この書類はPDFフォーマット. Adobe Acrobat Readerまた持っていないお方はAdobe経由でダウンロード可能です。

説明	言語	Date	ダウンロード
説明	User Manual	言語	English	Date	2025-03-27	ダウンロード	Global 中国
説明	Quick Installation Guide	言語	English	Date	2025-01-10	ダウンロード	Global 中国

説明	Date	ダウンロード
ダウンロード	Type C Device Support List	Date	2025-01-22	ダウンロード	Global
ダウンロード	Memory support list	Date	2025-03-14	ダウンロード	Global
